概览





    BMS8000高压开关综合监测系统用于高压开关各类设备状态信息的统一化采集、规格化存储、综合化分析、标准化分析、 标准化上传，实现开关设备运行状态的实时感知、监视、分析、预测和故障诊断。
    BMS8000高压开关综合监测系统可在线监测断路器动作特性参数、母线及触头温度、评估健康状态、识别潜在缺陷。 监测参数包括：主回路CT二次电流、分/合闸线圈电流、储能电机电流、触头行程、机械振动、开关辅助触点状态、控制回路电压、触头温度、母线温度等，系统还可以接入SF6密度微水和避雷器 泄露电流数据。应用于10kV到1000kV各种类型断路器的综合在线监测，可以直接安装在断路器汇控柜或嵌入开关柜二次室面板。







组成及功能

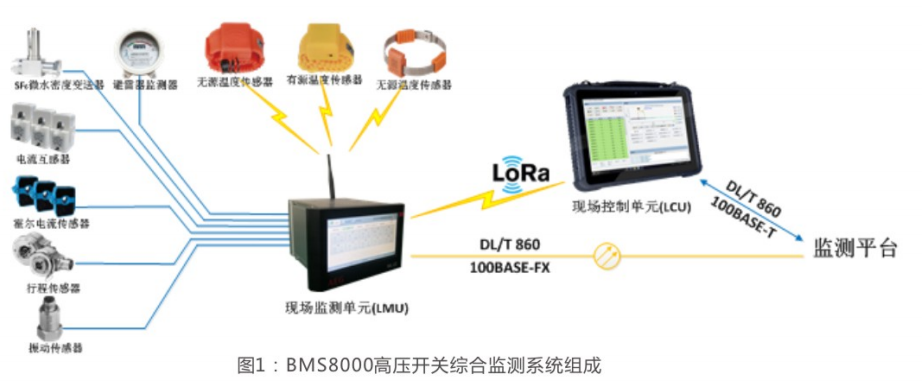

     BMS8000高压开关综合监测系统由电流传感器、行程传感器、振动传感器、无线温度传感器、SF6微水密度变送器、避雷器监测器、现场监测单元（LMU）和现场控制单元（LCU）等组成，
     BMS8000系统现场监测单元（LMU）完成断路器机械特性监测所需开关量及模拟量的采集、存储、分析和展示，开关柜母线、触头温度的采集、存储、分析和展示，并将监测数据通过 LORA无线物联网接入现场控制单元（LMU）或光通过光纤以太网接口发送至上级监测平台；LCU接受多个LMU监测数据进行存储、展示、分析， 并将分析结果以DL\T860(MMS)协议接入上级检测平台。





主要技术特征





•     实时监测高压开关机械特性参数和高压开关振动频率、幅值；

•     实时监测开关柜母排、触头无线测温；

•     监测信号实时采集，持续跳变自动触发录波；

•     支持LoRa无线组网，LoRa频点可选（410MHz-493MHz）；

•     支持Modbus、DL/T860（IEC61850）标准通信规约；

•     支持U盘提取录波数据；

•     支持SNTP网络对时；

•     支持SF6密度微水、避雷器泄露电流数据的接入；

•     集成LCD触摸屏，可就地查看监测信息；

•     采用插卡式结构，可扩展局部放电监测等功能；

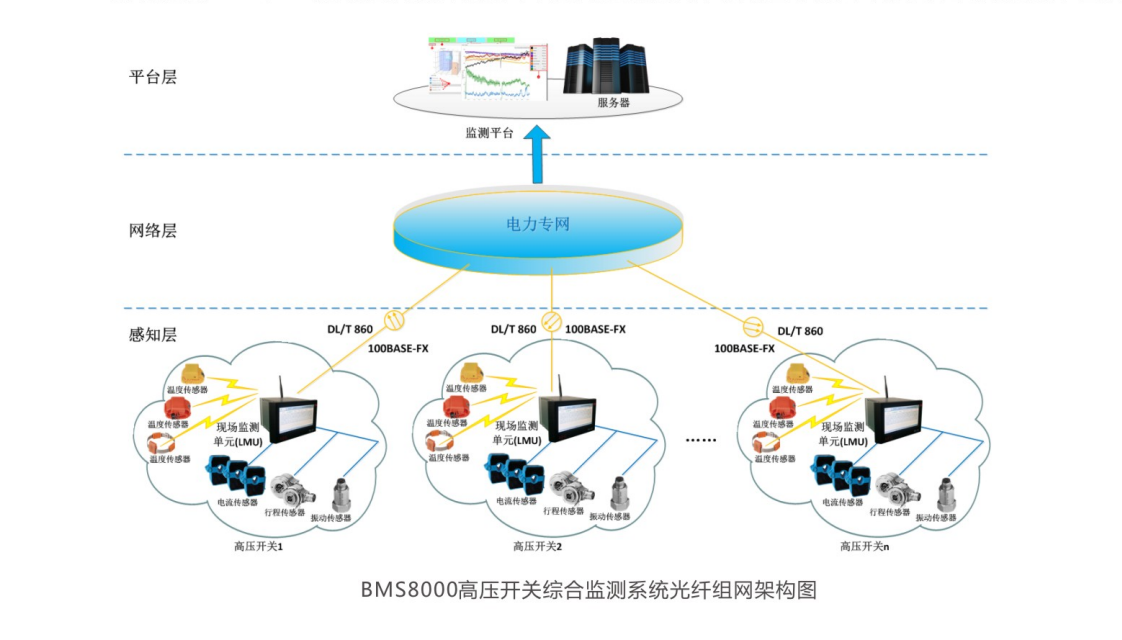

系统组网

•
