概览





    BMS8000W高压开关机械特性在线监测系统用国语监测断路器机械特性参数、评估健康状态、识别潜在缺陷。 监测参数包括：主回路CT二次电流、分/合闸线圈电流、储能电机电流、触头行程、机械振动、开关辅助触点状态、控制回路电压等。通过对录波曲线的分析，并结合标准曲线库的比对来评估断路器的健康 状况。应用于10kV到1000kV各种类型断路器的在线监测，可以直接安装在断路器汇控柜或开关柜二次室内，监测数据无线传输、电流传感器开闭式安装、装置轻巧便捷，可带电安装。





组成及功能

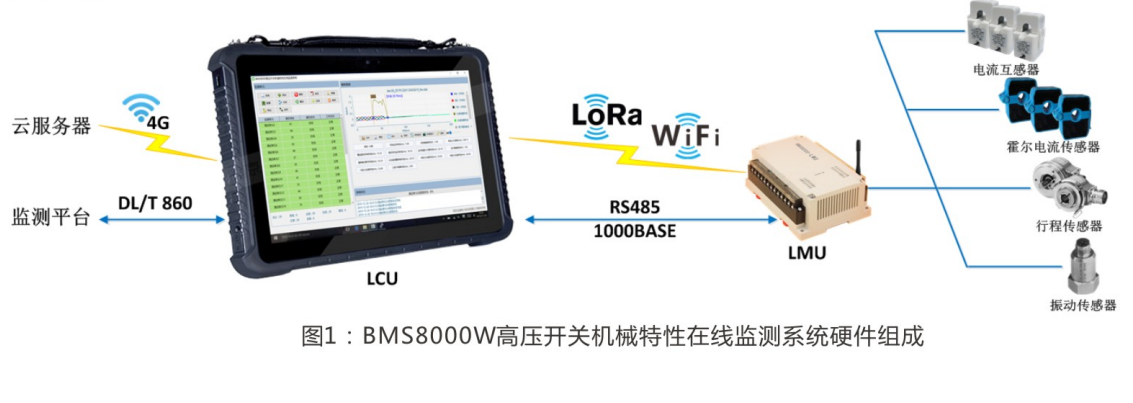

     BMS8000W高压开关机械特性在线监测系统由现场监测单元（LMU）、电流传感器、行程传感器、振动传感器和现场控制单元（LCU）等组成。
BMS8000W系统现场监测单元（LMU）完成高压开关机械特性监测所需开关量及模拟量的采集、存储和分析，并将监测数据发送至现场控制单元（LCU）；LCU接受多个LMU监测数据进行存储、展示、分析， 并将分析结果以DL/T860(MMS)协议接入监测平台或通过4g网络发送至云服务器。
BMS8000W系统采用同步采样技术，通过开闭式霍尔电流传感器采集主回路CT二次电流、分/合闸线圈电流、储能电机电流，通过IO端口采集辅助接点信号，通过行程传感器采集触头位移，通过加速度传感器采集振动信号， 采集的信号通过录波分析完成对高压开关机械特性状态诊断和电寿命评估。





主要技术特征





•     机械特性诊断：监测参数包括线圈分/合闸时间、分/合闸线圈电流波形、分/合闸同期性、断路器动触头行程、断路器动触头速度（ 包括刚分/刚合速度、平均速度及最大速度）、断路器振动幅值及频率，断路器分/合状态和电流波形分析特征参数（脱扣机构运行时间、辅助触头断开时间、峰值电流等）；

•     控制回路状态监测:监测参数包括控制回路电压、辅助触点动作时间；

•     储能机构状态监测：监测参数包括储能电机工作电流波形、储能时间、储能电机启动次数；

•     点寿命评估：监测参数包括正常工作和分/合闸过程主回路电流幅值、电弧持续时间、动作次数、电弧重燃、主触头累计电磨损 （以I2T表征），在电寿命到达上限前发出告警；
  BMS8000W高压开关机械特性在线监测系统为SNTP客户端，周期性的与上层SNTP服务器进行时钟同步；BMS8000W系统现场监测单元（LMU）采用4GB eMMC 存储器，能保存十年以上的监测数据（每天采样8次，每组数据为100KB）

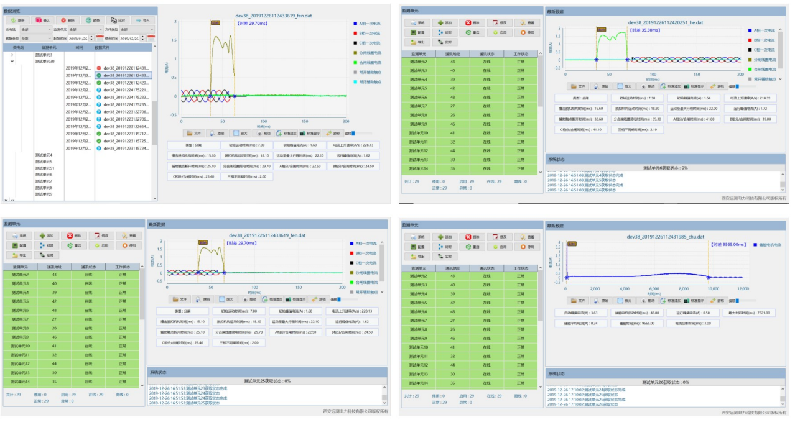

数据分析与展示

•
