概览
PDM8000T变压器局部放电在线检测方法大体上可分为四类，及声测类、化学法、脉冲电流法及特高频法。特高频法因具有抗干扰能力强、
灵敏度高、实时性好且能进行故障定位、已成为目前变压器局放检测技术中主要方法。
特高频(UHF)局部放电的检测原理：研究认为，变压器油及油/纸绝缘中发生的局部放电，其信号频谱很宽，放电过程可以激发出数百甚至上千兆赫兹的特高频电磁波信号，而变电站
现场的干扰信号频谱范围一般在150MHz以下，且在传播过程中衰减很大，采用基于特高频电磁波测量的局部放电测量技术（UHF），检测局部放电产生的数百兆赫兹以上的特高频电磁波信号，
可以有效地避开各种电晕等干扰信号，因此通过采用特高频天线检测及接收变压器局部放电产生的特高频信号可以实现对变压器局部放电信号的在线监测。
PDM8000T变压器局部放电在线监测系统采用特高频（UHF,0.3-2GHz)传感方式，能够在变压器运行条件下，对其内部局部放电进行检测和定位，及时
发现绝缘缺陷，避免绝缘故障。可实现对变压器绝缘状况的动态监视，有效预防电力系统的突发性事故，并可为状态检修提供科学的数据依据。

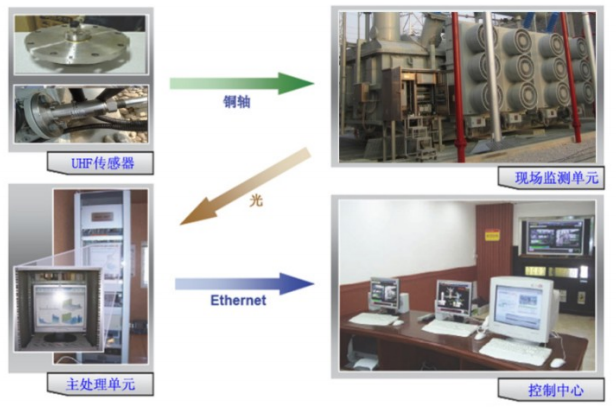

组成及功能
特高频传感器（UHF）：系统使用内置式或导入式特高频传感器，内置式传感器安装在变压器检修孔出，导入式传感器安装在变压器放油阀口，获取变压器内部局部放电产生的电磁波信号。
背景噪声传感器：背景噪声传感器接收外部移动电话信号、电视信号等频段无线信号，用于消除系统对固定频段的噪声干扰。
现场监测单元
（LCU）：通过高频同轴电缆与特高频传感器相连接，通过硬件RF滤波、混频放大、高速采样及小波阈值滤波等抗干扰处理，提取有效的内部局放信号。
一个LCU处理单元最多可以从4个特高频传感器取得数据，并将提取的局放信号进行滤波、分析和特征提取，经过PRPS/PRPD算法进行处理后通过以太网上传至处理单元。
主处理单元：根据收到的数据进行放电量计算，提取放电图谱特征，构造放电指纹，采用神经网络等方法进行局部放电类型识别和故障诊断，并显示和保存各种放电图谱。
主要技术特征
- UHF传感器灵敏度高；
- 全带宽扫频方式，获取信息量大；
- 信号接收动态范围大；
- 多种噪声去除技术，抗干扰能力强；
- 多种信号强度表示方式；

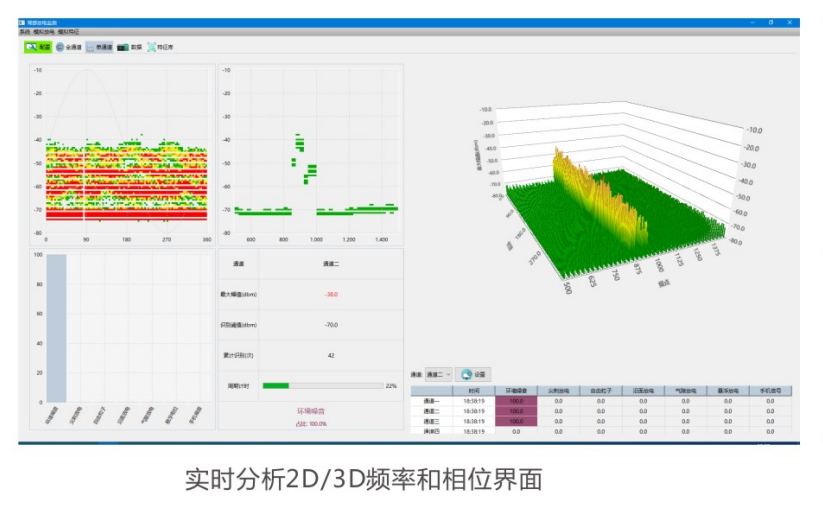

- PRPS/PRPD放电图谱显示；
- 放电类型识别，专家图库让故障判断更加及时、准确；
- 支持IEC61850协议，安全可靠性高；
