概览

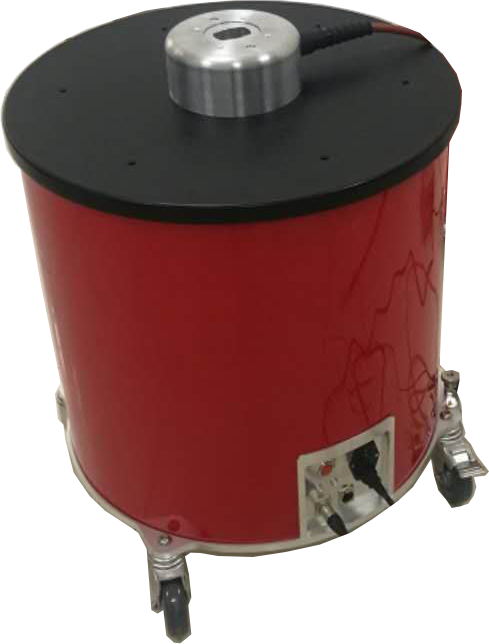

    电缆振荡波测试系统（OWTS， oscillating wavetestsystem）是近年来国内外应用效果良好的一种用于XLPE电力电缆的局部放电检测和定位技术。 通过对被测电缆施加直流高压，利用电缆本身的电容特性产生几十到几百赫兹频率衰减振荡的交流电压，能够有效检测和定位由于电缆绝缘缺陷引起的局部放电而不对电缆造成伤害。     振荡测试时间极短，仅约为几百毫秒，对电缆的损害几乎可以忽略不计；谐振电压频率接近工频，试验情况与电缆实际运行情况十分接近，不仅能够测量电缆内部缺陷的严重 程度，更能对缺陷进行定位；设备体积小，便于携带。     OWTS系统在管理分析软件的控制下完成指定直流电压的施加、高压开关的闭合，局部放电信号的测量和存储，局部放电信号的分析及定位等一系列功能。管理软件具有功能界面清晰、操作简单、易于使用的特点。

产品特点



•     基于阻尼振荡电压（DAC）的局放测试；

•     局放水平的测量依据IEC60270标准；

•     快速进行电缆的局部放电、电容、介损测试；

•     局放检测与局放点定位技术相结合；

•     快速进行录波及振荡电压跟踪测试；



•     具备专家软件系统分析局部放电模式；

•     具备电缆长度及中间接头位置测量功能，无需外置时域反射计；

•     采用无线局域网（WLAN)进行控制和通讯；

•     便携式设计，重量轻，不需要大容量电源，现场应用极为方便；

•     根据测量结果，易于建成输电电缆数据管理系统；

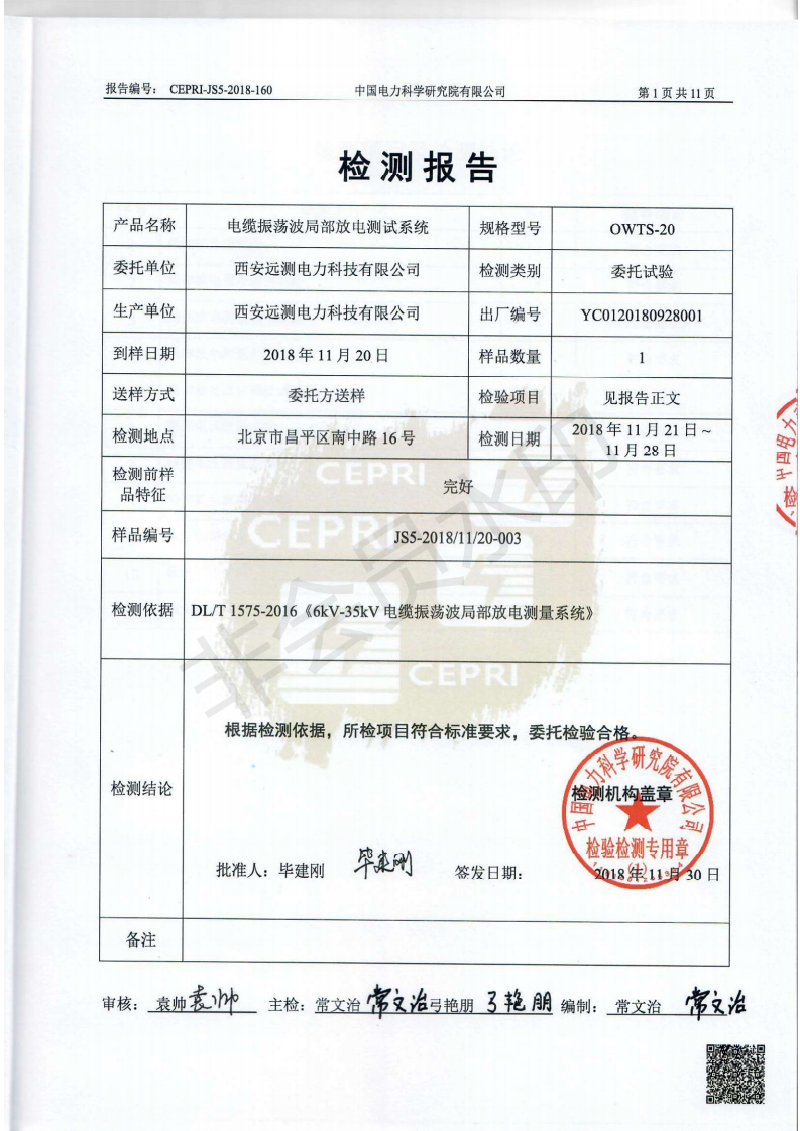

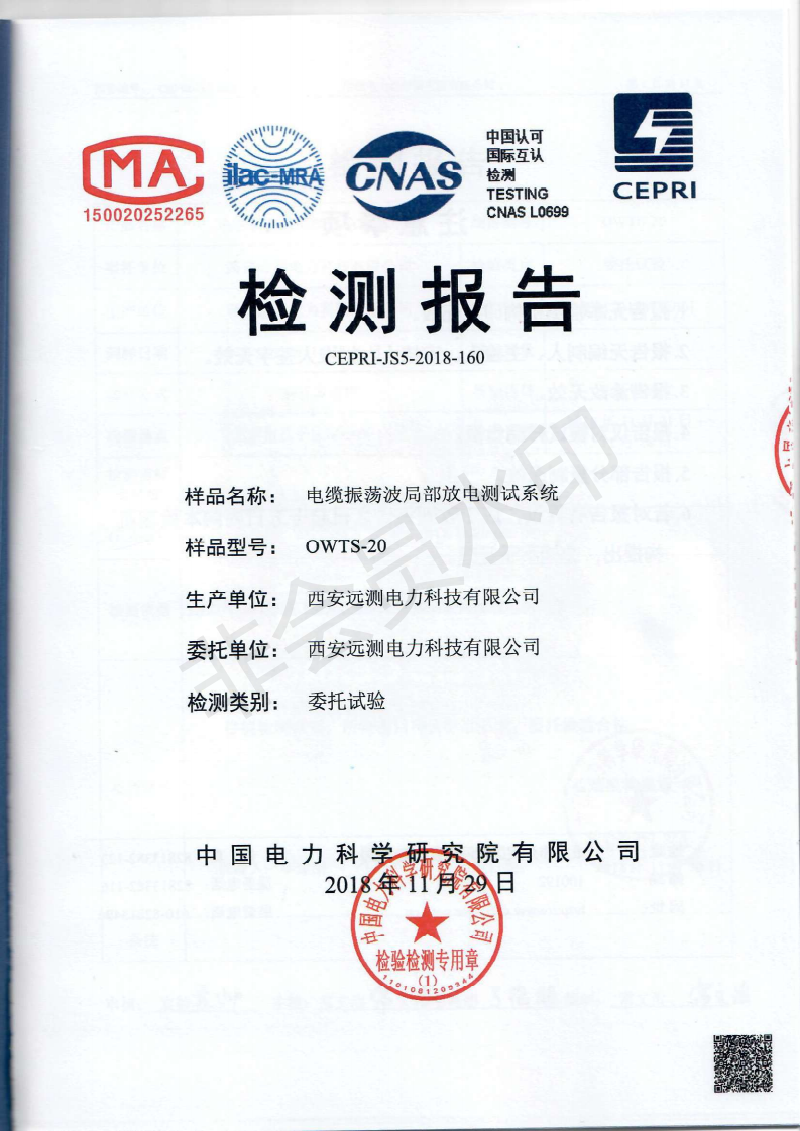

产品报告
